Vertikalni obradni centar DMG MORI CMX 800V
Glodanje- Radni hod XYZ
- 800 × 560 × 510 mm
- Radna površina
- 1100 × 560 mm
- Masa obratka
- do 800 kg
- Obrtaji vretena
- 20 – 12.000 o/min
- Hlađenje
- kroz vreteno
Uz CINCINNATI SABRE 750 za paralelnu obradu.
Veternik · Novi Sad · od 1989.
Deo koji mora da naleže.
Mašinski centar za obradu metala i izradu ozubljenih delova. Radimo po crtežu, po dokumentaciji ili po uzorku — od jednog komada do serije.
Program — 01
Šest celina, jedna hala
Obrada, ozubljenje, sečenje, zavarivanje, remont i proizvodnja mašina. Sve pod istim krovom, pa deo ne putuje između kooperanata.
01 / OBRADA
Mašinska obrada
Struganje, glodanje, brušenje unutrašnje i spoljno cilindrično do dužine 1500 mm. Po skici, dokumentaciji ili uzorku.
Otvori 02 / OZUBLJENJEIzrada zupčanika
Cilindrični, konusni i zavojni zupčanici, lančanici, pužna kola, zupčaste letve i spojnice. Unutrašnje i spoljno ozubljenje.
Otvori 03 / SEČENJEWater Jet, plazma, laser
Vodeni mlaz sa tačnošću ±0,1 mm do debljine 210 mm, CNC plazma i gas, fiber laser za ploče i cevi.
Otvori 04 / SPAJANJEZavarivanje
TIG, MIG/MAG i elektrolučno zavarivanje inoxa, čelika, aluminijuma, bakra, mesinga i bronze. Sklopovi i konstrukcije.
Otvori 05 / MAŠINEProizvodnja DPF mašina
Četiri modela mašina za pranje DPF/FAP filtera i SCR katalizatora. Inox konstrukcija, CE sertifikat, podrška 24/7.
Otvori 06 / REMONTRemont i teren
Remont mašina i motor-reduktora: izlazak na teren, demontaža, dokumentacija, izrada delova i završna montaža.
Otvori
Tok posla — 02
Od crteža do dela
Četiri koraka. Kod nas se poslednji korak zove kontrola, a ne nadanje.
Korak 01
Upit i dokumentacija
Šaljete DXF, DWG, PDF ili STEP — ili donosite uzorak. Ako crteža nema, izrađujemo tehničku dokumentaciju.
Korak 02
Ponuda i rok
Proveravamo izvodljivost, biramo tehnologiju i materijal, pa dajemo cenu i rok. Materijal može biti naš ili vaš.
Korak 03
Izrada
Sečenje, obrada, ozubljenje, zavarivanje i termička ili završna obrada — redosled diktira deo, ne raspored mašina.
Korak 04
Kontrola i isporuka
Merenje prema traženim tolerancijama, pakovanje i isporuka. Za sklopove radimo i montažu na licu mesta.

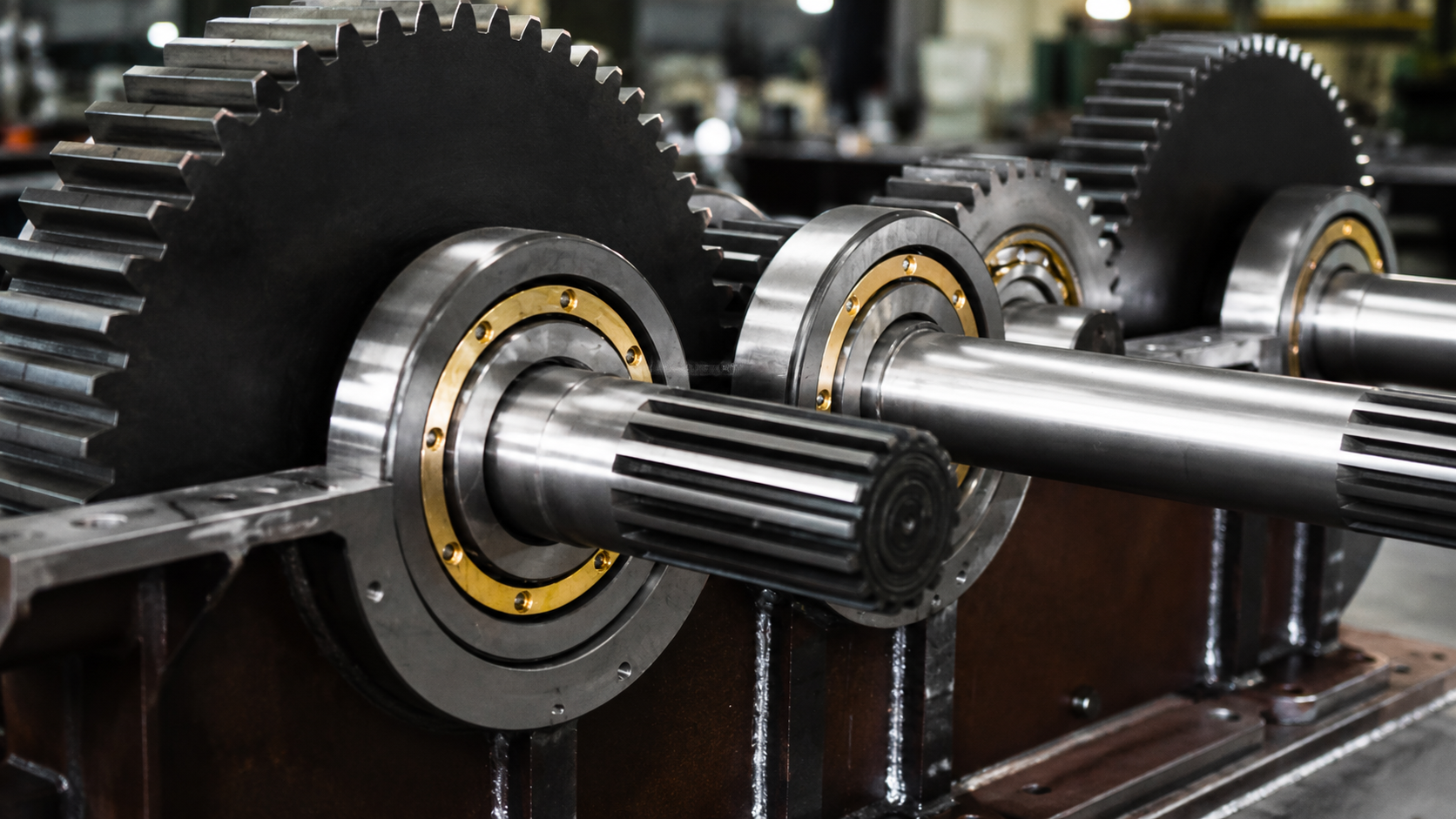

Crtež sprege preko snimka gotovog prenosnika iz naše hale
Specijalnost — 03
Zupčanik je test za celu halu
Zupčanik ne oprašta. Ako je podeoni prečnik promašen ili je bok zuba loše obrađen, prenosnik to prijavi za nedelju dana. Zato ozubljenje radimo od 1989. i po njemu merimo sve ostalo što izađe iz hale.
U proizvodnom programu
Cilindrični — pravi zubi
Cilindrični — kosi zubi
Konusni
Zavojni
Pužni prenosnik
Dvostepeni
Unutrašnje ozubljenje
Lančanici
Ozubljena vratila
Zupčaste spojnice
Zupčaste letve
0godina osnivanja
0mmradni sto Water Jet mašine
0k o/minobrtaji vretena CMX 800V
0/7tehnička podrška za DPF mašine
Mašinski park — 04
Brojevi koji odlučuju da li deo može
Pre nego što pošaljete crtež, ovde su granice unutar kojih radimo.
Žični erozimat AGIE 250 HSS SF
Sečenje žicom- Radni hod XYZ
- 400 × 250 × 251 mm
- Ugao otklona U/V
- 0° – 30°
- Maksimalni obradak
- 860 × 530 × 250 mm
- Masa obratka
- do 400 kg
- Prečnik žice
- 0,1 – 0,3 mm
Za precizne elemente koje glodanje ne može da izvede.

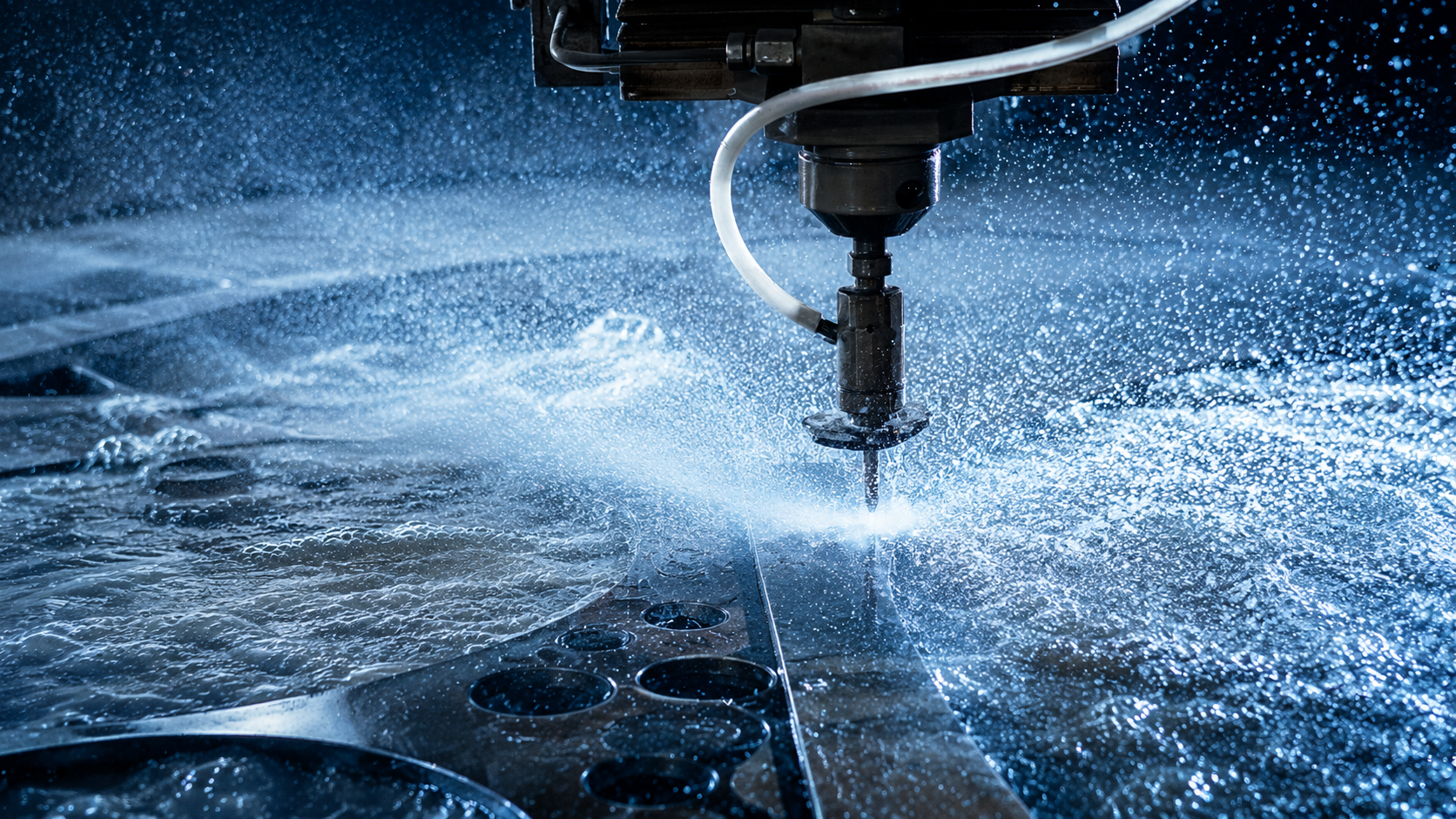

Water Jet — sečenje vodenim mlazom
Bez zone uticaja toplote- Radni sto
- 4000 × 2000 mm
- Tačnost rezanja
- ± 0,1 mm
- Debljina materijala
- do 210 mm
- Nivoi završne obrade
- 5
- Ulazni format
- DXF, DWG, uzorak
Čelik, Hardox, inox, aluminijum, titan, staklo, kamen, guma.
Fiber CNC laser
Ploče i cevi- Radni sto
- 3000 × 1500 mm
- Prednost
- brzina i visoka preciznost
- Deformacije
- minimalne
- Uz to
- CNC plazma i gasno sečenje
- Namena
- pojedinačno i serijski
Plazma za ekonomično sečenje debljih limova i ploča.
Sopstveni proizvod — 05
NS DPF LINE
Iz iste hale izlazi i sopstvena mašina: linija za pranje DPF/FAP filtera i SCR katalizatora. Projektovali su je naši inženjeri, softver je pisan po zahtevu iz prakse, a konstrukcija je u celosti od inoxa.
- Četiri modela — XL-023, M-023, 007-023 i F_007
- Touchscreen upravljanje, automatski i manuelni režim
- Trajni filter koji se ne menja, samostalno održavanje
- Lowara inox pumpe i štampač rezultata pre i posle pranja
- CE znak i sertifikati za izvoz u EU, garancija do 2 godine
| Model | Spoljne dimenzije | Masa | Rezervoar |
|---|---|---|---|
| NS DPF LINE XL-023 | 2515 × 1230 × 2250 mm | 850 kg | 230 l |
| NS DPF LINE M-023 | 1650 × 1100 × 2200 mm | 450 kg | 130 l |
| NS DPF LINE 007-023 | 930 × 1300 × 2210 mm | 350 kg | 80 l |
| NS DPF LINE F_007 | 1300 × 950 × 2250 mm | 350 kg | 110 l |
Zajedničko za sve modele
- Napajanje 380 V, tri faze · aspiracija 330 m³/h
- Automatska regulacija nivoa vode i indikator potrošnje po fazama
- Grejači vode i vazduha, predsušenje i sušenje filtera
Česta pitanja — 06
Pre nego što pošaljete upit
Odgovori na ono što nas najčešće pitaju. Ako vaše pitanje nije ovde, asistent u donjem levom uglu radi non-stop.
Crtež u DXF, DWG, PDF ili STEP formatu, materijal, količina, tolerancije i željeni rok. Ako crteža nema, dovoljan je uzorak — mi izrađujemo tehničku dokumentaciju, pa zatim deo.
Da. Radimo prototipove, pojedinačne komade i serijsku proizvodnju. Proces je isti; razlikuje se priprema i cena po komadu.
Kako vam odgovara. Možemo raditi sa vašim materijalom ili nabaviti naš — u ponudi to stoji odvojeno da se vidi cena obrade i cena materijala.
Izlazimo. Za remont mašina i motor-reduktora radimo demontažu na licu mesta, projektovanje dokumentacije, izradu delova i završnu montažu.
Ne. Filter se pere u zatvorenom sistemu mašine, bez sečenja i zavarivanja, pa vozilo zadržava EURO normu i garanciju. Dobijate štampani rezultat merenja pre i posle pranja.
Da. DPF mašine imaju CE znak i sertifikate za izvoz u EU, a deterdžent za pranje filtera ima atest i bezbednosnu dokumentaciju za tržište EU.
Upit — 07
Pošaljite crtež
Opišite deo ili nalepite link na dokumentaciju. Javljamo se sa cenom i rokom, obično u roku od jednog radnog dana.
